电动软密封蝶阀,电动对夹式软密封蝶阀冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置通常由角行程电动执行机构（0~90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。
| 产品名称： | 电动对夹式软密封蝶阀 | 产品型号： | D971X/F/H,D943X/F/H |
| 驱动方式： | 电动,手动,涡轮,气动 | 连接形式： | 对夹式,法兰式 |
| 结构形式： | 中线,双偏心 | 密封结构： | 软密封,硬密封 |
| 压力范围： | 1.0MPa-6.4MPa | 公称通径： | DN50-2000 |
| 常用材质： | 铸铁,球墨铸铁,WCB,不锈钢等 | 铭牌： | 承质阀门 |
产品特点
①设计新颖、合理、结构独特，重量轻，启闭迅速。
②操力矩小，操作方便，省力灵巧。
③可以任何位置安装，维修方便。
④密封件可以更换，密封性能可靠达到双向密封零泄漏。
⑤密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
制造标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
主要技术参数
|
cy彩运官方网站 公称通径 |
DN（mm） |
50～800 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
cy彩运官方网站 强度试验 |
0.9 |
1.5 |
2.4 |
|
cy彩运官方网站 密封试验 |
0.66 |
1.1 |
cy彩运官方网站 1.76 |
|
|
cy彩运官方网站 气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
|
cy彩运官方网站 驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
|
cy彩运官方网站 零件名称 |
材料 |
|||
|
阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|||
|
蝶板 |
铸钢、不锈钢及特殊材料 |
|||
|
密封圈 |
cy彩运官方网站 各种橡胶、聚四氟 |
|||
|
阀杆 |
2Cr13、不锈钢 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
蝶阀密封材料选用和适用温度
|
材料品种 |
cy彩运官方网站 氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
cy彩运官方网站 天然橡胶 |
尼龙 |
|
cy彩运官方网站 英语简称 |
CR |
NBR |
cy彩运官方网站 EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型号代号 |
X或J |
XA或JA |
XB或JB |
cy彩运官方网站 F或XC、JC |
XD或JD |
cy彩运官方网站 XE或JE |
X1 |
N |
|
耐最高温度 |
82℃ |
93℃ |
cy彩运官方网站 150℃ |
232℃ |
cy彩运官方网站 250℃ |
cy彩运官方网站 204℃ |
85℃ |
93℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
适用工作温度 |
cy彩运官方网站 0~+80℃ |
-20~+82℃ |
-40~+125℃ |
cy彩运官方网站 -30~+150℃ |
cy彩运官方网站 -70~+150℃ |
cy彩运官方网站 -23~+150℃ |
-20~+85℃ |
cy彩运官方网站 -30~+93℃ |

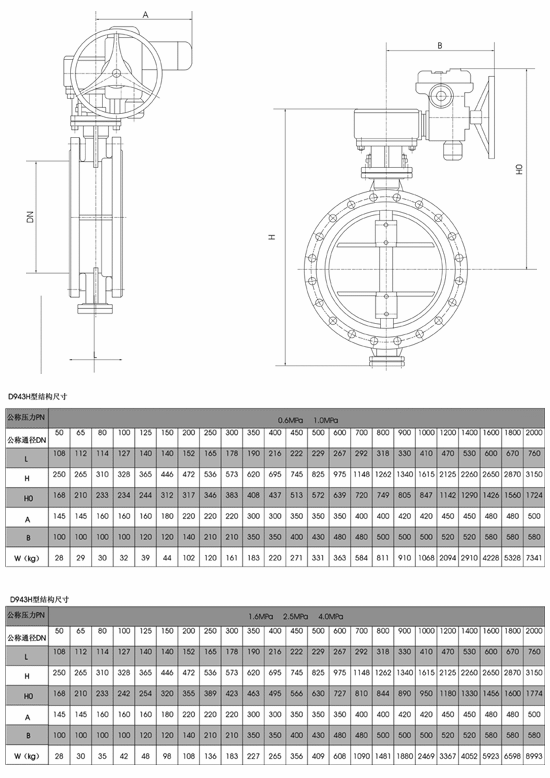

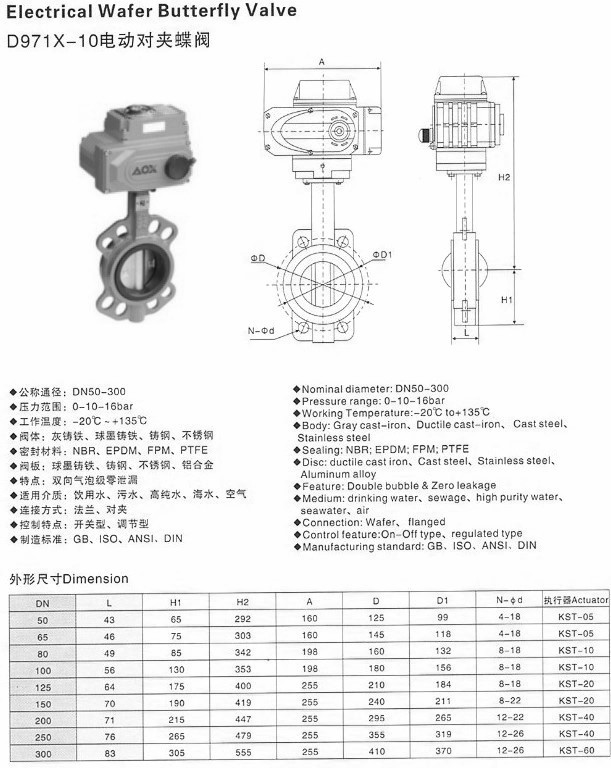

电动对夹式软密封蝶阀尺寸图
电动法兰蝶阀尺寸图：

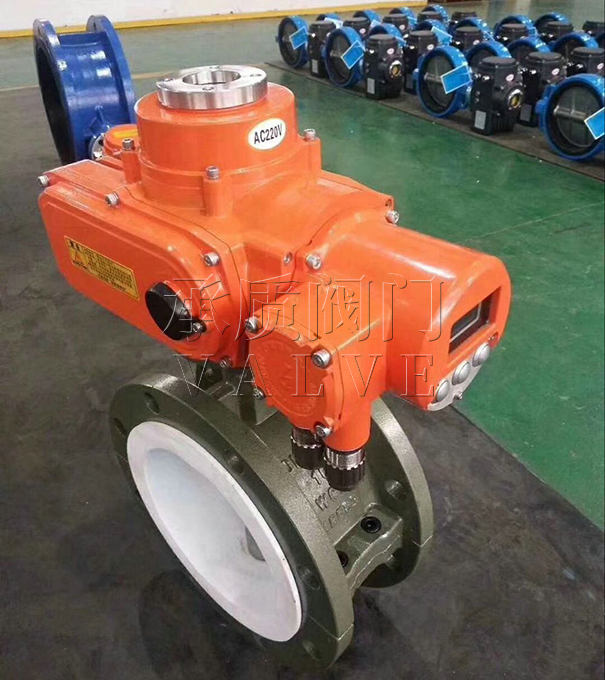

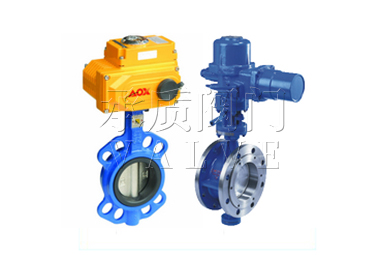

电动对夹式软密封蝶阀实物图
|
声明：【D971X/F/H,D943X/F/H电动对夹式软密封蝶阀】规格型号、结构尺寸由上海承质阀门制造有限公司，如何选择适用的D971X/F/H,D943X/F/H电动对夹式软密封蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
